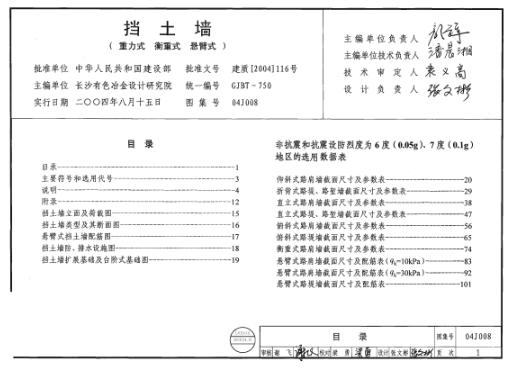

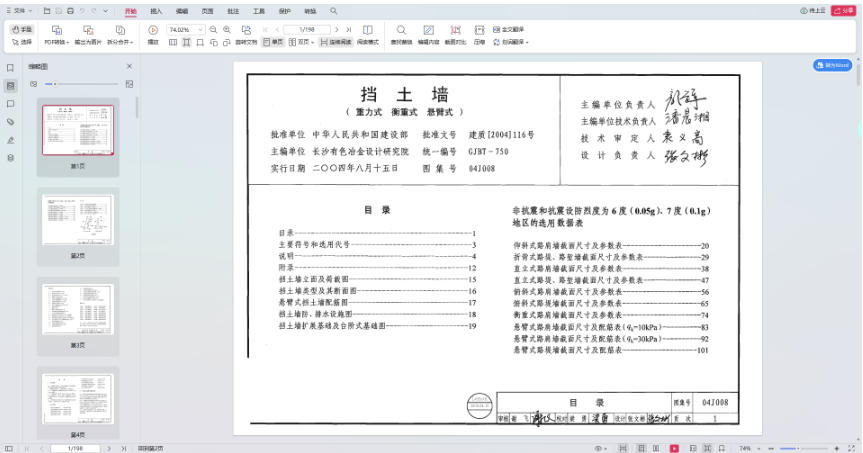

挡土墙图集
- 大小：11.85M
- 语言：简体中文
- 类别： 电子阅读
- 系统：winall
挡土墙图集软件是岩土工程领域中用于设计、绘图及稳定性分析的专业工具，涵盖重力式、悬臂式、扶壁式、衡重式等多种挡土墙类型。
软件特色
自动化与智能化设计
动态交互式布设：支持通过鼠标拖动调整挡墙分段位置、墙高变化，实时刷新墙底埋深及高程信息。
参数化设计：用户输入截面尺寸、混凝土强度等级、保护层厚度等参数后，软件自动生成符合规范的施工图。
BIM集成：部分软件支持基于BIM技术的挡墙布设，动态检查与路基、边坡的相交情况。
丰富的图库与自学习功能
标准图库：内置大量通用图库（如直立式路肩挡土墙、衡重式路堤墙），支持直接套用快速设计。
自学习数据库：系统自动记录用户设计的挡墙标准图，后续项目可直接调用，减少重复工作。
稳定性验算与多工况分析
专业验算模块：集成抗滑移、抗倾覆、地基承载力验算功能，支持地震、浸水等特殊工况分析。
精细化计算：考虑土压力分布、墙背摩擦角、填土性质等因素，确保设计安全性。
软件功能
绘图功能
平立面设计图：批量输出挡墙平、立面布置图及横断面图，支持自定义图框和表格样式。
钢筋放样图：根据配筋信息自动生成钢筋布置图，标注钢筋直径、间距及数量。
工程量统计与出表
圬工数量统计：自动计算挡墙混凝土、钢筋等材料用量，生成工程量统计表。
验算书生成：专业版软件可输出包含抗滑、抗倾覆数据的详细验算报告，供校核参考。
数据交互与集成
与道路CAD集成：直接提取纬地道路CAD的平、纵、横设计数据，避免手工输入。
BIM协同设计：支持三维数模技术，实现与路线设计的协同优化。
软件常见问题
安装与兼容性问题
安装失败：可能因杀毒软件拦截或系统权限不足导致，需关闭杀毒软件并以管理员身份运行安装程序。
版本兼容性：部分软件需特定版本的AutoCAD或操作系统支持。
数据输入与计算错误
参数输入错误：如墙身截面尺寸、混凝土强度等级输入错误，导致施工图不符合规范。
土压力计算偏差：未考虑地下水、车辆荷载等因素，导致稳定性验算结果不准确。
挡土墙图集更新日志：
1. 优化的脚步从未停止！
2. 更多小惊喜等你来发现~
