MSteel结构工具箱

MSteel结构工具箱是一款专为钢结构设计与施工打造的国产专业辅助软件，集成了截面特性计算、连接节点设计、构件稳定性校核等数十种实用工具。支持国内外多标准规范（如GB、AISC、EN），可快速生成钢结构计算书、节点详图与材料清单，并提供三维模型可视化与数据交互功能。适用于建筑、桥梁、塔架等钢结构工程领域，显著提升设计师的工作效率与计算精度，是结构工程师常用的轻量化专业工具箱。喜欢MSteel结构工具箱的朋友快来华军软件园下载体验吧！

MSteel结构工具箱短评

MSteel 结构工具箱是性价比很高的免费结构 CAD 插件，钢混计算、节点出图、图纸批量处理功能齐全，贴合国内工程设计需求，无需付费即可使用绝大多数功能。软件轻量化运行，图纸安全性较好。不足之处是缺少三维建模与整体有限元分析能力，复杂大型项目承载力验算存在局限，更适合施工图阶段辅助计算与绘图。

MSteel结构工具箱适用人群

第一类是中小型设计院、个人独立结构工程师，预算有限，需要免费计算与绘图辅助工具。

第二类为钢结构制图员，经常绘制门式刚架、框架节点详图，需要自动标注与材料统计功能。

第三类土木工程在校学生与新人设计师，用于课程设计、练习常规构件验算。

MSteel结构工具箱软件亮点

智能化计算引擎

基于有限元理论优化算法，计算速度较传统手算提升80%以上。

支持参数化设计，用户可自定义截面尺寸、材料等级等变量进行批量计算。

多平台兼容性

独立运行版本（无需依赖CAD）与AutoCAD插件版本双模式切换。

支持Windows 7/10/11及Linux（通过Wine兼容层）。

数据安全与协作

项目文件加密存储，支持云端备份与团队共享。

提供API接口，可与企业ERP、PM系统集成，实现设计-采购-施工全流程数字化。

本地化适配

针对中国钢结构市场特点优化，如考虑施工误差、焊接残余应力等实际因素。

提供典型工程案例库（如门式刚架、网架、桁架等），支持一键调用模板。

MSteel结构工具箱软件特色

工业建筑

快速完成厂房、仓库等大跨度结构的节点设计与验算，生成符合施工图审查要求的计算书。

示例：某汽车制造厂项目，通过MSteel优化节点设计，节省钢材用量12%。

公共建筑

辅助设计体育场馆、会展中心等复杂钢结构，支持空间网格结构、悬索结构等非线性分析。

案例：某体育馆项目，利用软件进行风振系数计算，确保结构安全性。

改造加固工程

提供既有钢结构评估工具，如腐蚀损伤检测、剩余承载力计算等。

实践：某老旧厂房加固项目，通过MSteel模拟加固方案，缩短设计周期50%。

海外项目

支持多语言界面（中/英/俄/西）及国际单位制切换，满足“一带一路”工程需求。

案例：某中企承建的东南亚机场项目，使用软件完成欧标与美标混合设计。

MSteel结构工具箱软件功能

钢结构计算工具

节点设计：支持螺栓连接、焊接节点、梁柱连接等20+种常见节点的快速计算，自动生成计算书及施工图。

构件验算：涵盖轴心受压、受弯、拉弯、压弯构件的稳定性验算，支持GB 50017《钢结构设计标准》及欧标EN 1993。

抗震计算：提供多高层钢结构抗震性能化设计工具，包括层间位移角、剪重比、刚度比等参数校验。

基础设计：集成独立基础、筏板基础、桩基础计算模块，支持地质条件输入及沉降分析。

高效绘图辅助

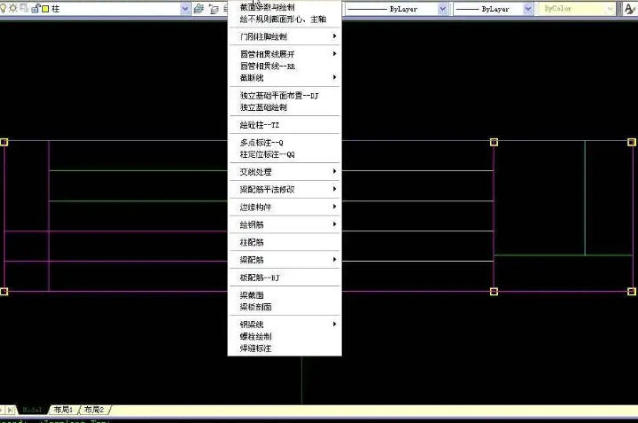

AutoCAD插件：无缝对接AutoCAD，实现节点详图自动绘制、材料表生成及尺寸标注智能化。

BIM模型导出：支持Revit、Tekla Structures等BIM平台数据交互，生成LOD 300-400级模型。

图纸优化：提供焊缝符号、螺栓标注、剖面符号等标准化图例库，减少绘图错误。

材料与成本管理

钢材库管理：内置国内主流钢厂牌号（如Q235、Q355、Q390等）及欧标、美标材料数据库。

用钢量统计：自动汇总构件重量、螺栓数量及焊缝长度，生成材料清单（BOM）。

成本估算：结合市场价格库，快速计算钢结构工程造价，支持多方案对比。

规范与标准查询

内置规范库：集成GB 50017、GB 50205、JGJ 99等20+部中国规范，以及AISC、Eurocode等国际标准。

条文检索：支持关键词模糊搜索，直接定位规范条文并关联计算模块。

更新提醒：自动检测规范修订版本，确保设计符合最新要求。

MSteel结构工具箱常见问题

生成的计算书空白无法查看？以管理员身份启动 CAD，避免系统权限限制，尽量不要安装至 C 盘系统文件夹。

插件弹出使用时限、过期提醒？执行命令 MSTEEL_2，通过网络重置时限，保证设备正常联网。

MSteel 能否和天正、探索者插件共存？可以同时加载，正常情况下功能互不冲突，个别冲突可错开启动顺序。

计算结果和规范手算存在微小差异？核对软件内置规范版本，检查荷载分项系数、边界条件参数设置。

批量统计长度导出 Excel 失败？关闭占用表格进程，将输出路径设置为桌面等权限宽松目录。

MSteel结构工具箱与钢构 CAD区别

功能定位不同：MSteel 兼顾钢结构与混凝土构件计算、施工图处理。钢构 CAD 侧重钣金、管道、异形构件展开放样，混凝土相关计算模块基本缺失。

核心适用场景不同：MSteel 偏向建筑结构设计、节点验算与结构图纸整理。钢构 CAD 多用于加工厂下料、钣金展开，更贴合钢结构加工放样工作。

计算体系差异：MSteel 严格按照国内建筑结构设计规范开发，支持承载力、稳定、裂缝验算。钢构 CAD 以几何展开计算为主，缺少完整的受力验算与计算书输出功能。

MSteel结构工具箱更新日志

优化用户反馈的问题，提升细节体验
