PicToMif是一个可以由图像或数据文件转换为内存初始文件(.mif)的工具，可以直接将图片生成Mif文件，作为FPGA的ram或者rom的输入测试文件，也可以将txt文件转化成mif文件，很是方便

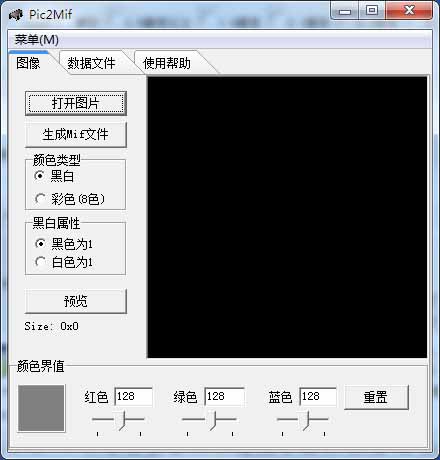

使用方法

如何由图像生成mif文件
1. 点进【图像】选项卡
2. 点击【打开图片】选择一个图片。
3. 在【颜色类型】中根据需要选择【黑白】或【彩色】
4. 若为黑白图，在【黑白选项】中选择【黑色为1】或【白色为1】。
注意：如果是黑白图片，生成ROM是要选择字长为1。
5. 若为彩色图，在【彩色选项】中选择【单一mif文件】或【三个mif文件】。
注意：如果是【单一mif文件】，生成ROM是要选择字长为3，每个字按红绿
蓝表示各个分量
如果是【三个mif文件】，会生成三个mif文件，每个对应于红绿蓝分
量。生成ROM是要选择字长为1。
6. 【颜色界值】的用于颜色的界定。若为黑白图，当图中的颜色红绿蓝三个分
量均小于等于对应界值是转换为黑，否则为白。
若为彩色图，当图中的颜色红,绿或蓝分量小于等于对应界值时该分量转换
为0，否则为1。
7. 你可以点击【预览】查看转换颜色后的效果。
8. 最后点击【生成mif文件】
－－－－－－－－－－
如何由数据文件生成mif文件
1. 点进【数据文件】选项卡
2. 点击【打开文件】按钮选择文件。
3. 在【字长】中输入字长。注意：此时字长要和ROM中字长一致。
4. 最后点击【生成mif文件】
