STM32CubeMX官方版是一款功能强悍的芯片配置软件。STM32CubeMX最新版支持配置STM32微控制器和微处理器，软件通过亲和的图形界面生成初始化代码，能够极大的减少开发时间和费用。STM32CubeMX官方版能够直接配置芯片参数，从而让用户可以在其他软件设计芯片。

STM32CubeMX短评

STM32CubeMX 作为官方标配配置工具，实用性极强，可视化操作大幅简化嵌入式底层开发流程，有效节省手写驱动的时间精力。智能纠错功能能避开多数新手易犯的配置错误，兼容范围广适配绝大多数开发场景。软件完全免费无广告，运行流畅占用资源少，唯一不足是初次使用需要熟悉外设配置逻辑，整体是单片机学习和项目开发不可或缺的实用工具。

STM32CubeMX适用人群

嵌入式专业在校学生，用于单片机课程学习、课程设计以及毕设项目开发。

嵌入式硬件软件开发工程师，快速完成项目底层配置，提升项目开发效率。

单片机业余爱好者，零基础入门学习 STM32，轻松搭建基础开发工程。

STM32CubeMX软件特色

全图形可视化操作，摒弃繁琐手写底层配置，零基础也能快速上手操作。

内置海量 STM32 全系芯片库，覆盖入门到高端所有型号，选型便捷。

自带智能纠错机制，自动检测引脚复用冲突、时钟参数不合理等问题。

支持 HAL 库与 LL 库两种主流代码架构，满足不同开发风格需求。

兼容多款主流开发软件，可直接生成 Keil、IAR、CubeIDE 适配工程。

集成操作系统、文件系统、蓝牙串口等常用中间件，一键快速搭载。

支持功耗测算、硬件配置导出，方便项目前期硬件方案评估设计。

STM32CubeMX软件功能

芯片快速选型，按系列、引脚数量、主频筛选对应单片机型号。

引脚功能自定义配置，设置输入输出、串口、SPI、I2C 等外设功能。

可视化时钟树配置，自由调整系统主频、外设分频等时钟参数。

中断优先级配置，轻松设置各类外设中断触发条件与优先级顺序。

一键生成完整初始化代码，自动整理工程目录与基础驱动文件。

搭载 FreeRTOS 操作系统，完成任务优先级、堆栈大小等基础设置。

工程参数自定义，修改工程名称、存储路径、编程语言等基础信息。

外设模式配置，调整定时器、ADC、DAC 等外设工作模式与参数。

配置报表导出，生成硬件配置清单，方便硬件布线与项目对接。

离线固件包安装，无网络环境下也可正常使用全部配置功能。

STM32CubeMX使用方法

1.新建工程

打开STM32cubeMX软件，点击New Project。选择对应开板MCU(STM32F429IG LQFP)。

选择工程后进入工程界面，如下图所示

2. 配置外设。

RCC设置，选择HSE(外部高速时钟)为Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

GPIO口功能选择，PB0,PB1为LED1-LED2.找到对应管脚设置为GPIO_Output模式。就会从灰色状态变为激活的绿色状态(黄色引脚为该功能的GPIO已被用作其他功能，可以忽略。绿色表示管脚已使用)

3. 时钟配置

时钟配置采用图形配置，直观简单。各个外设时钟一目了然。STM32F429最高时钟为180M，此处只有在HCLK处输入72，软件即可自动配置。(RCC选择外部高速时钟)。

4.功能外设配置

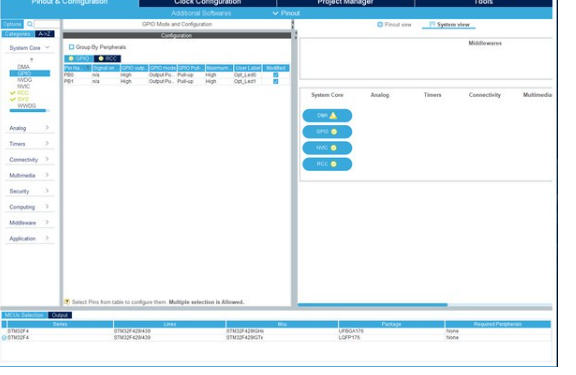

相比于旧版，新版的功能设置界面比较隐藏. 名字：System view 在右上方(熟悉的功能界面又显示出来了)就是长了点

在配置框我们可以看到有几个区域，分别对应的功能设置如下

Multimedia(多媒体)：音频视频、LCD

Timers(控制)：定时器

Analog(模拟)：DAC、ADC

Connectivity(通讯连接)：串口、SPI 、I2C、USB、ETH

SYStem Core(系统核心)：DMA(直接存储器存取)、GPIO、NVIC、RCC

middlewares(中间件): FreeRTOS、FATFS、LwIP、USB

Security：安全

Computing：计算

此工程中DMA没用的不用配置，NVIC(嵌套中断向量控制器(Nested Vectored Interrupt Controller))配置中断优先级。RCC不用配置。

GPIO Pin Level (管脚状态):高电平

GPIO mode (管脚模式 ):推挽输出

Maximum output speed (最大输出速度):高速

User Label (用户标签):Opt_Led0

更改用户标签，管脚配置图会显示管脚的标签。

4. 功耗计算

这个根据配置的外设计算功耗，不用理会。

5. 生成工程报告

输入工程名，选择工程路径(注意不要出现中文，否则可能出错)。工具链/IDE选择MDK-ARM V5。最后面可以设置堆栈大小，此处默认不作修改。

在Code Generator中找到Generated files框，勾选Generated periphera initialization as a pair of ‘.c/.h‘ files per IP。外设初始化为独立的C文件和头文件。

点击Project –>Generate Reports或者点击快捷图标生成报告。系统会提示先创建一个工程项目。点击Yes设置工程。

生成完以后，OpenProject 然后进入Option，选择Debugger分支，下载器选择ST-LINK，同时修改里面的选项每次下载后自动重启。保存关闭工程再打开即可开始你的开发之路。

STM32CubeMX常见问题

Repository文件夹路径问题

问题描述：如果使用STM32CubeMX默认的Repository文件夹路径（通常位于C盘用户目录下，且可能包含中文字符或空格），可能导致生成的项目无法编译。

解决方案：在安装固件库之前，先打开Update Settings对话框，修改Repository Folder，设置一个不包含中文字符、空格等特殊符号的单独文件夹。

STM32CubeMX官方最新版

免费吗

完全免费！意法半导体（ST）官方出品，100%免费授权，无VIP、无内购、无订阅。所有STM32芯片均可配置，固件库/中间件免费下载。它靠卖STM32芯片盈利，软件本身不赚一分钱，是嵌入式开发界最良心的工具。

安全吗

相对安全！ ST官方出品，已通过多家杀毒检测，无病毒无插件。但安装包会向注册表写入协议项、释放Java组件，部分杀毒软件（如McAfee、360）可能误报拦截。建议仅从ST官网下载，安装时临时关闭实时防护，添加白名单后可放心使用。

Win11能用吗

可以但需配置！官方标注支持Win7/10/11，但Win11默认环境常打不开。核心原因是Java版本不兼容（CubeMX只认Java 8）。解决：①安装JDK 1.8 ②在STM32CubeMX.ini中指定-vm路径指向jvm.dll ③右键exe→兼容模式选Win8 ④关闭杀毒。配置后运行完美。

Mac有版本吗

无原生Mac版！官方仅提供Windows和Linux版本。Mac用户可用Parallels Desktop虚拟机装Win10运行，或用MuMu模拟器Pro（M芯片适配）运行安卓版。Intel Mac可装虚拟机直接用Windows版。也可直接用STM32CubeIDE for Mac（有原生版）替代。
